Wie bestimmt man den Performance-Level für eine Reihenschaltung?

Die neue Sicherheitsnorm EN ISO 13849-1 - Sicherheit von Maschinen - Sicherheitsbezogene Teile von Steuerungen – Allgemeine Gestaltungsleitsätze, löst die EN 954-1 im Dezember 2009 vollständig ab. Bereits seit dem 01.07.2007 hat sie Gültigkeit, darf also schon jetzt angewandt werden. Eine Neuerung in dieser Norm gegenüber der alten, ist die Ermittlung des Performance-Levels für Reihenschaltungen von Sicherheitsbauteilten. In diesem Newsletter wird beschrieben, wie der Performance-Level (PL) für eine Reihenschaltung von Sicherheitsbauteilen ermittelt wird.

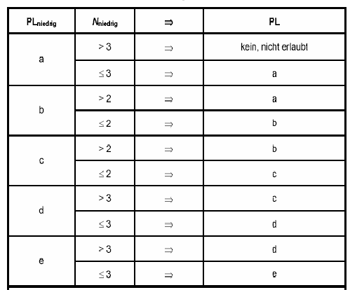

Der erreichte Performance-Level (PL) für eine Reihenschaltung setzt sich aus den Performance-Leveln der einzelnen Sicherheitsbauteilen zusammen. Anzuwenden ist hierbei eine Tabelle aus der EN 13849-1:

PL niedrig: Der PL des Sicherheitsbauteils, das den niedrigsten PL in der Reihenschaltung besitzt.

N niedrig: Die Anzahl der Sicherheitsbauteile in der Reihenschaltung, die den niedrigsten Performance-Level aufweisen (PL niedrig).

Beispiel 1:
Es sei eine Reihenschaltung mit drei Sicherheitsbauteilen gegeben.
Zwei Bauteile haben PL = c, ein Bauteil hat PL = d. Lösung: PL niedrig = c, N niedrig = 2, PL = c.

Beispiel 2:
Es sei eine Reihenschaltung mit drei Sicherheitsbauteilen gegeben.
Alle drei Bauteile haben PL = c. Lösung: PL niedrig = c, N niedrig = 3, PL = b

Autor: Roman Preis. © SAFETYTEAMS Maschinensicherheit Ingenieurbüro Preis
